喷雾干燥锂电池正极材料：一致性控制方案

在锂电池正极材料（如LFP、NCM、LMFP）的工业化进程中，喷雾干燥不仅是脱水过程，更是决定二次颗粒形貌、粒径分布（PSD）及结构稳定性的关键成形工序。今天本文将详细分析喷雾干燥如何制备出一致性好的材料粉末，在结构、加工性和电化学性能之间建立可工程化调节的平衡。

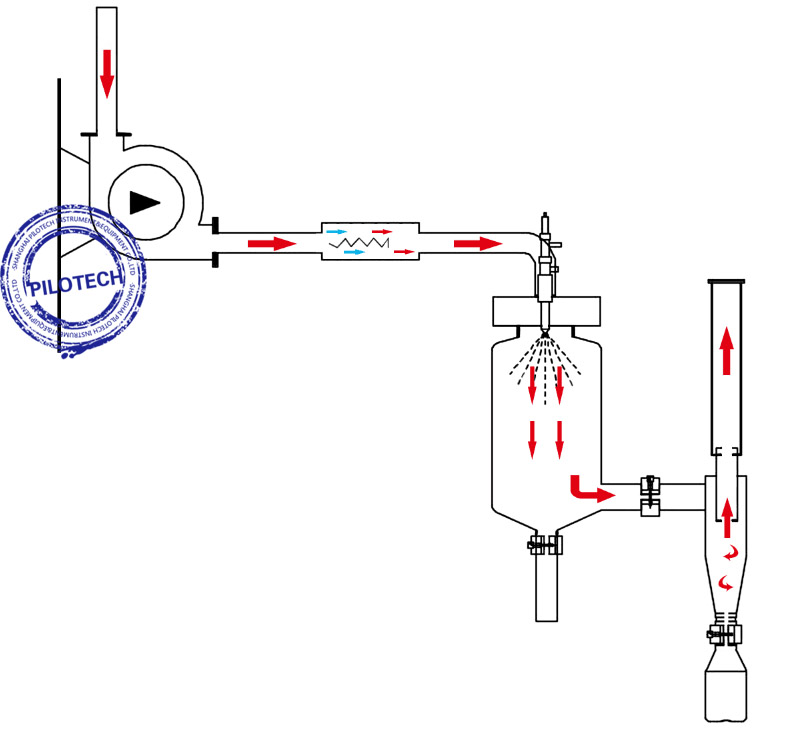

喷雾干燥的工作原理

喷雾干燥是通过雾化使液料比表面积增加，变成小液滴，再利用高温介质快速干燥液滴，使粉末析出的动态过程。在这一过程中，物料发生多相物态变化，颗粒的形貌、粒径等特征受关键工艺参数，如温度、流速、浓度、风压等的影响。

为什么需要控制一致性？

在电芯制造中，批次间一致性差意味着：

• 浆料流变性波动：D50和比表面积（BET）的微小漂移会导致涂布时浆料粘度不稳定，产生划痕或厚度偏差。
• 压实密度（PD）受限：如果颗粒级配（Span值）控制不当，颗粒间的堆积效率降低，直接拉低电池的体积能量密度。
• 电化学性能劣化：二次颗粒强度不一，在极片辊压过程中易发生破碎，暴露出的新界面会加剧电解液副反应，导致循环寿命缩短。

球形度、粉末粒径和微观结构对电池性能的影响

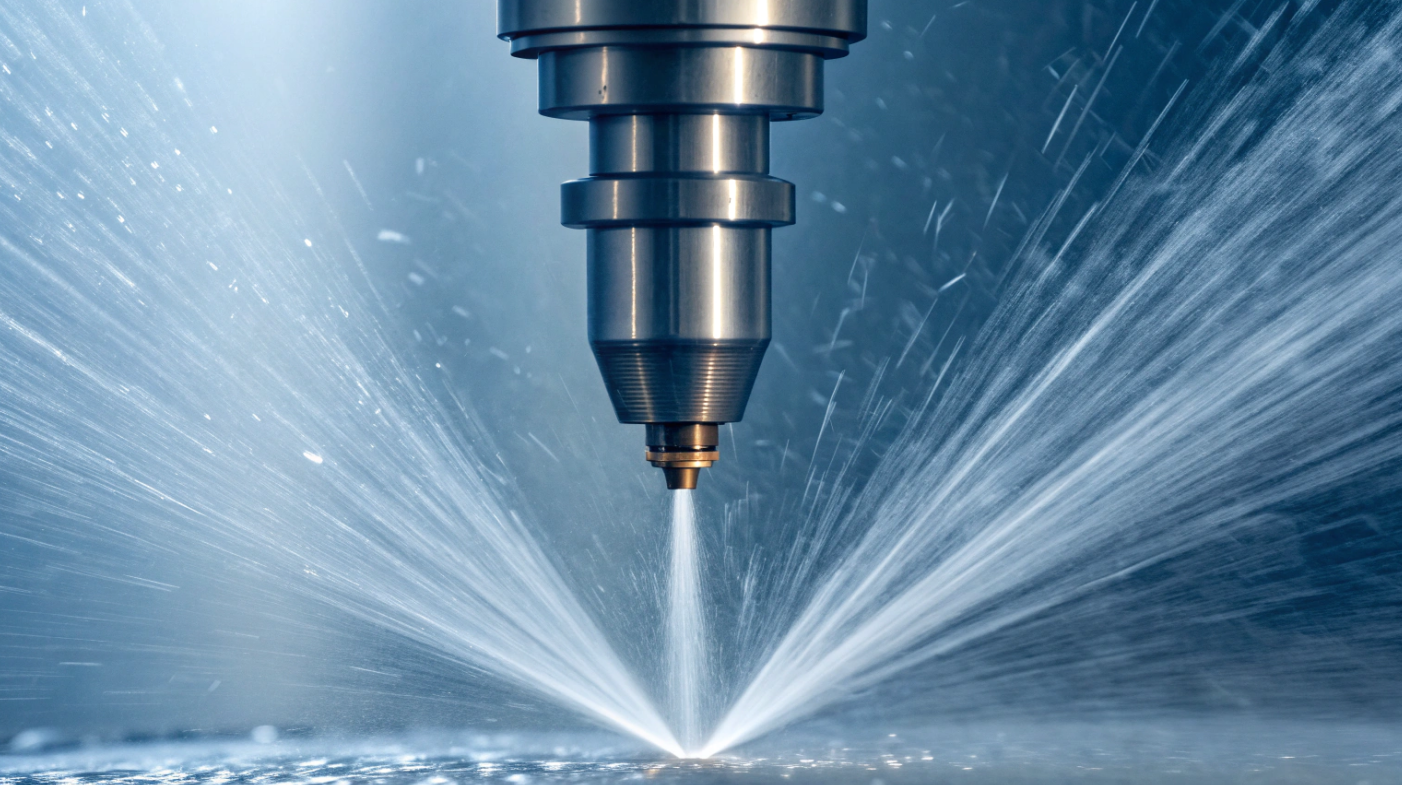

工程选型：离心式 vs 压力式雾化

锂电池正极材料如磷酸铁锂（LFP）在喷雾干燥前，你需根据产品目标设定选择雾化方式。离心雾化适用于高粘度、窄粒径分布的体系，通过高转速（最高可达15,000-20,000RPM）实现雾滴的一致性；而压力雾化则更易于实现大颗粒（40-60\μm）的制备。对于锂电池正极材料，离心雾化+闭路循环是目前实现一致性控制的主流工程方案。

如何提高锂电池正极材料粉末的一致性和稳定性？

浆料与前驱体一致性

在喷雾干燥的前端，浆料的流变特征决定了最终粉体性能。一致性控制必须从离散的配料转向连续的在线监控。

• 将铁源、磷源、锂源及碳源等原料按化学计量比精确称量，加入去离子水或有机溶剂，配制成固含量适宜的混合浆料时，需要严格控制金属盐的摩尔比，采用自动加料并在线监测黏度、固含量、pH值，将 pH 波动控制在土0.05以内，防止前驱体提前沉淀或晶核生长不均。
• 针对 LFP 等易沉降浆料，单纯的搅拌不足以维持其稳定性。工程上需配置浆料循环系统，在泵送至雾化器前增加在线高剪切均质机，确保固含量波动≤1%。
•  浆料粘度直接影响雾化后的粒径分布（PSD）。当浆料粘度升高时，平均雾滴直径会显著增大。我们通过安装在线旋转粘度计，实时反馈调节去离子水添加量，确保浆料进入雾化器前的流变特性始终处于最优窗口。
• 对含纳米一次颗粒的路线，需保证一次颗粒粒径分布稳定，必要时采用标准化的前驱体球磨/分散工艺与在线粒度检测。

雾化与干燥窗口锁定

料液经离心旋转盘或喷嘴雾化成微米级雾滴，雾滴与高温热风充分接触，水分瞬间蒸发，快速干燥成球形颗粒。雾化干燥阶段保证一致性的核心工艺在于：雾化恒定化、热质交换精细化、塔内流场均一化。

雾化恒定化

• 核心逻辑在于出风温度与进料泵频率的实时补偿控制。
• PLC/DCS 闭环控制：传感器捕捉到排风温度偏离设定值±1°C时，系统通过PID算法在秒级内微调蠕动泵转速，确保粉体含水率始终低于0.3%。
• 定期标定喷嘴或雾化盘状态（磨损、堵塞），必要时通过喷雾图谱（液滴粒径分布）与粉体 D50 的对比跟踪雾化性能。如针对高转速离心雾化盘（最高 20,000 RPM），引入在线振动监测系统。振幅异常通常预示着雾化盘结垢或磨损，需在粒径漂移前发出预警。

热质交换精细化

• 热敏材料建议采用多段式PID控制进风温度，冷启动、稳定运行和停机阶段使用不同PID参数，防止干燥初期过热导致晶体缺陷或相变。
• 含有机溶剂体系，配闭式循环与溶剂回收系统，在保证LEL安全裕度的前提下，稳定热风温度和露点。

塔内流场均一化

• 通过CFD模拟优化热风分布，减小死角和短路，降低塔壁挂料概率和减少局部过热区。
• 对易焦化的高镍体系，可适度提高塔内壁抛光等级或使用内衬，减少颗粒在壁面停留时间。针对磷酸铁锂体系，采用高抛光内壁（Ra<0.4μm）并配合气锤，确保物料在塔内的停留时间一致，避免局部过干产生的碎粉。
• 配合定时喷淋或CIP预清洗方案，将挂料控制在“可预期、可清理”的规模，避免对后续批次造成交叉污染和粒度拖尾。

粉体质量监控

干燥后的前驱体颗粒经旋风分离器、布袋除尘器被收集，得到流动性好、球形度高的磷酸铁锂前驱体粉末。粉体质量监测需：

• 建立标准的振实密度、粒度分布、比表面积和流动性测试 SOP，建立SPC控制图，根据趋势对浆料和干燥参数进行调节。
• 定期对雾滴粒径分布与粉体D50/D90进行对比，结合喷嘴或雾化盘的磨损状态，建立“雾化器寿命—粒径漂移”的经验模型。

焙烧与后处理稳定性

喷雾干燥后的前驱体要经过高温固相反应、碳包覆和后粉碎整粒，才能真正成为可用的正极活性物。

• 控制焙烧温度曲线与气氛（尤其是含碳体系中气氛与碳含量关系），避免晶粒异常长大和表面碳层不均，导致倍率与寿命不一致。
• 含碳体系中，通过气氛（惰性/还原性）与温度的协同，保证碳层连续性与厚度均匀，避免出现“裸露区域”导致局部副反应增强。
• 通过机械破碎、气流粉碎与分级过筛，将D50控制在目标窗口，并设置尾粉和粗粉的比例。
• 增设强力除磁或在线磁检，避免Fe、Ni等金属杂质引入，保障电池安全性与长期电化学稳定性。
• 对最终粉体可以采用适度的整粒与混合手段，将局部差异“均化”，进一步提升整体批次的一致性。

影响一致性控制的关键工艺控制参数

喷雾干燥在锂电池正极材料领域的未来应用

更精细的结构与复合设计

• 结合溶胶-凝胶、 喷雾冷冻干燥等技术，制备空心球、多腔结构、核壳结构等复杂颗粒，在兼顾高压实的基础上进一步优化应力缓冲和Li+传输通道。
• 复合正极与掺杂体系：通过喷雾干燥实现多组分共分散与共成形，将正极活性物质与固态电解质包覆层一步成形。例如 LFP 与高电压磷酸盐、LFP 与导电相的复合一体化微球，能在保持良好的压实密度和加工性的同时提高导电性和倍率性能。

面向干电极和固态路线的粉体定制

• 干法成膜/固态电池对粉体流动性、粒径分布和颗粒形貌提出更苛刻的要求，喷雾干燥将在高球形度、高流动性、窄span的粉体方面将发挥更大作用。通过超声波雾化或精密喷嘴，制备Span<1.0的颗粒，满足固态界面接触的极致平整度要求。

数字孪生与智能喷雾系统

• 基于已有的粒径分布–振实密度理论模型与CFD/DEM模拟，将“配方–工艺–颗粒结构–电化学性能”连接起来，实现喷雾过程由经验驱动向模型驱动的转变。
• 引入AI算法与在线粒径/含水率检测，实现对雾化速率、进料量和进出风温度的实时修正，构建面向高镍无钴、富锂、固态等新体系的智能喷雾系统。
• 结合闭式循环与低能耗热源优化，开发更加绿色的喷雾干燥解决方案，在保证安全与一致性的前提下降低单位能耗。

这些发展方向将推动锂电池正极材料制备从实验室走向高效、智能与可持续生产。

结论

锂电池正极材料喷雾干燥的一致性控制方案，通过工艺参数优化与智能化控制，提升了粉末球形度与粒径分布一致性，增强了材料的循环稳定性与工业适配性。未来，喷雾干燥定制化固态电池粉体将在新能源领域大放异彩。

不管你有任何电池材料干燥难题，欢迎联系雅程设备，我们为您提供技术解答以及定制化解决方案，还能为你升级设备。

FAQ

喷雾干燥温度过高是否会损伤锂电池正极材料？

温度过高可能导致晶格结构变化，常采用分段温度控制以兼顾干燥速率与结构完整性。

如何判断喷雾干燥后的粉末是否具备一致性？

粒径分布（D10/D50/D90与颗粒级配）、振实密度/流动性，以及结构成分（XRD峰形、一致性与杂相情况、比表面积）。如果这些指标在设定的控制限内且SPC趋势稳定，通常意味着批次一致性处于可控状态。

干燥后的LFP粉末流动性差，安息角过大怎么办？

这通常与颗粒表面粗糙度或微细粉过多有关。建议优化热风分配器角度，减少塔内“涡流区”造成的局部过干，并调整二级旋风分离器的参数。

喷雾干燥能否应用于固态电解质与硅基复合材料？

可以。喷雾干燥在多体系粉体材料上一样能实现高分散性制备，是未来固态电池材料体系的重要制备技术。

离心雾化器的震动如何影响一致性？

震动会导致雾化盘出现周期性偏心，使液滴大小呈正态分布外的异常偏移。我们通过在线振动监测系统，在振幅超过安全阈值前发出预警。
