顾名思义，双流体喷嘴即有两个流体通道的喷嘴，一个是气体通道，一个是液体通道。通过高速气体对低速液体进行剪切使液流破碎成细密雾滴。根据气液接触的位置不同，双流体喷嘴雾化分为两种方式，一个是内混型，即气液接触于喷嘴内部，通常雾化更均匀但易堵塞。一个是外混型，即气液接触于喷嘴出口处，处理量更大且不易堵塞但需要注意避免雾化不均。

双流体喷嘴的工作原理及流程

工作原理

高速气流在喷嘴内或喷嘴出口处与低速液体接触混合，高速气流产生的高剪切力对液柱或液膜产生强剪切，将其撕裂成雾滴，

工作流程

气体加速：压缩空气或惰性气体通过气体通道，将气流加速至高速（通常达到音速或超音速）

引入液体：液体通过液体通道输送至雾化区域

能量传递：高速气流与低速液流接触，将气体动能传递给液体

液体破碎：液体伸展成液膜，被高速气体产生的剪切力撕碎成液滴

二次雾化：较大液滴在气流中被进一步剪切破碎，形成细小雾滴

双流体喷嘴的优势

雾化粒径小：雾化后的液滴粒径小且均匀，能产生平均粒径（SMD）在10μm到50μm之间的雾滴，使比表面积几何级增大，蒸发速度快，适合需要高比表面积的工艺，如喷雾干燥。
处理灵活：双流体喷嘴可以单独调节气压和液压，精准控制雾滴粒径。即使液体流量小或压力低，也能通过增加气压来保证雾化。适合小流量、间歇式或实验室场景。
处理范围广：喷嘴直径较大，可以处理高黏度（<5,000mPa·s）、乳液、悬浮液、膏状或含颗粒等多种物料，并且不易堵塞喷嘴。
热损伤小：通过气流剪切作用进行雾化，适合生物制品、原料药等对温度敏感的物料。
虹吸式设计使液体输送压力小，无需高压泵便可完成液体输送。

双流体喷嘴的物料适用范围与典型应用场景（喷雾干燥）

适用物料

高黏度物料：可处理低到中等粘度液体，高黏度液体也可以通过加压得到良好的雾化效果。如树脂溶液、陶瓷浆料、高分子聚合物等。

含颗粒悬浮液、浆料等物料：大直径流道设计不会堵塞喷嘴

热敏性物料：依靠剪切力雾化，物料无热损伤风险。如化工前驱体、功能材料前驱液、药品、生物制品等温敏型物料。

腐蚀性物料：选用不锈钢、碳化硅等耐腐蚀材质的喷嘴，可以处理强酸碱性溶液，多应用于脱硝、表面处理等。

典型应用行业

食品工业：香精香料、调味粉、蛋白粉等热敏性或高黏度物料通过双流体喷嘴雾化，既无热损伤、堵塞风险又能得到极细的雾滴，有利于干燥时进行微胶囊包埋。

制药行业：疫苗、干粉吸入剂等对颗粒的要求较高，需要亚微米乃至纳米级的超细粉，双流体喷嘴能稳定实现超细雾滴制备；而中药提取物一般高黏且易吸潮，使用外混式双流体喷嘴能有效防止喷头堵塞。

化工领域：催化剂、电池材料、特种陶瓷等化工粉体需要流动性好的球形颗粒，外混式双流体喷嘴能够通过精准调节气压、气液比等核心参数，影响最终粉体的颗粒性能，使干燥后的颗粒粒径分布更窄、具有特定孔隙结构。

新材料：纳米材料的生长极度依赖于初始成核环境的均匀性，而功能涂层前驱体往往需要特定的微观形貌（如空心球、多孔球或异质结构）。双流体喷嘴通过调节压力、气流量等参数，干燥后可以稳定产出具有空心微珠或介孔结构的颗粒，直接影响最终涂层的物理性能，并且雾化产生的伴随气流可以形成一层“气幕”，引导细微的前驱体雾滴垂直向下运动，有效减少因布朗运动引起的塔壁挂壁，能提高纳米材料的收率。

如何通过双流体喷嘴优化高粘度物料的雾化效果？

提高雾化气压：增加气体动能，增强气流的剪切破碎能力。

优化气液混合方式：高粘度物料更适合外混式设计，不易堵塞喷嘴。

预热降低表观粘度：在物料允许的温度范围内适当加热，降低黏度。

调整气液比(ALR)：通常需要更高的气液比（可达3-10:1），加强剪切效应。

采用多级雾化设计：通过组合式喷嘴实现液料的逐级破碎。

优化液体分布：通过优化喷嘴内部几何结构（使用多孔环状喷嘴孔）、引入旋流气流、精确控制气液动量比等，确保液体均匀分布于气流接触面。

双流体喷嘴使用指南

气压稳定：雾化气压的波动直接反映在粉末粒径上。必须使用高精度的调压阀，确保波动控制在5% 以内。

渐进启停：开机时先通气后通液，确保液体流出瞬间即被高速气流雾化，防止大滴液滴滴落。关机时先停液后停气，利用剩余气流扫清残液，防止结焦堵塞。

定期维护：关注喷嘴磨损，特别是喉部与出口部位；使用后及时清洗，防止残留固化。

结论

双流体喷嘴物料适应性强、粒径调控灵活、运行稳定，是实验室等高精度场景进行喷雾干燥时的首选喷嘴。

雅程设备在实验室喷雾干燥机领域深耕二十多年，使用双流体喷嘴研发出了各种针对特定场合的喷雾干燥设备，如纳米喷雾干燥机、喷雾冷冻干燥机等。如果你想进行研发或者需要处理多种复杂物料、有超细粉制备需求等，欢迎联系我们，我们为你提供基于产品的个性化选型建议。

FAQ

二流体喷嘴和单流体喷嘴有什么区别？

单流体喷嘴靠高压形成高速射流雾化，结构简单、能耗低，适合低粘度、流动性、需大规模生产的物料。

二流体靠压缩空气（或氮气）和液体，使气体切割液流，雾滴粒径精准可调，对流量和粘度的适应性更广，但需额外压缩气体、能耗和维护成本更高。

在喷雾干燥中应该如何选择二流体喷嘴的气液比？

一般喷雾干燥常用 0.5–10，细颗粒多在 1–5 之间调节。实际应用中：想要粒径更小可提高气液比；想控制能耗或防止产生超细粉可适当降低气液比。

二流体喷嘴适合高粘度物料吗？

二流体喷嘴能够处理多种复杂物料，双通道设计本身就更适合处理较高粘度、高固含量的料液。

内混式和外混式二流体喷嘴怎么选？

内混式：气液在喷嘴内部混合，单孔喷出，粒径更细，适合低～中等粘度、目标粒径细的物料。

外混式：气液在喷嘴出口外部汇合，液路和气路基本互不干扰，适合较高粘度、含固量高或易结晶物料，堵塞风险小，但雾化强度略低，粒径相对偏大。

如何判断二流体喷嘴雾化效果是否达标？

D50、D90等是否符合要求，分布是否过宽。

观察喷雾形状，是否有偏流、液柱、大液滴

喷嘴前后压差稳定，无明显周期性压差波动或频繁堵塞

最终产品含水量、结构（空心/实心）、粒度分布、粘壁等都在工艺允许范围内

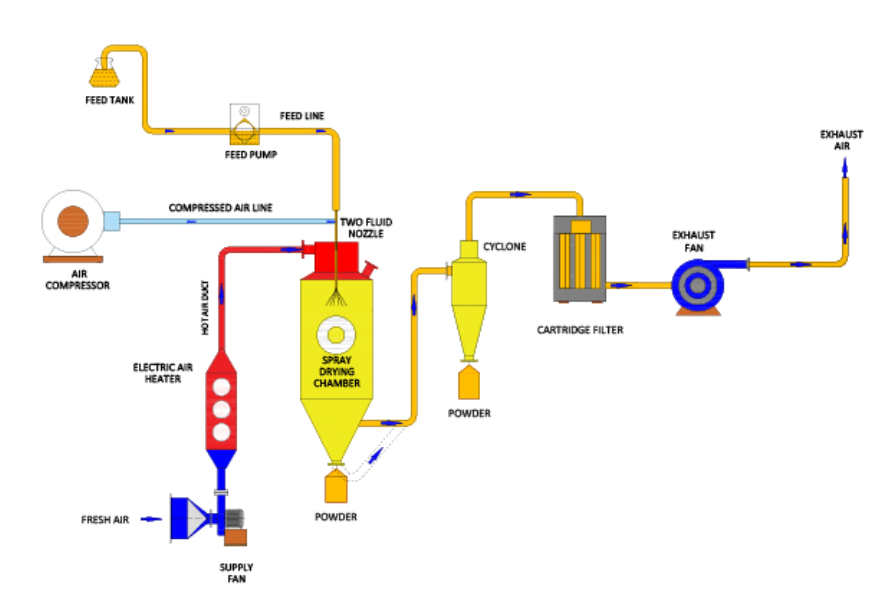

喷雾干燥的基本原理
