喷雾干燥可将陶瓷浆料转化成球形的陶瓷粉末，不仅用于传统陶瓷领域，在功能陶瓷等先进陶瓷领域也应用广泛。本文将详细解析喷雾干燥陶瓷粉工艺，以及陶瓷粉末在新兴领域的应用趋势。
什么是喷雾干燥？
喷雾干燥是通过高压喷雾将液料雾化成小液滴，再经高温干燥得到干粉产品的过程。

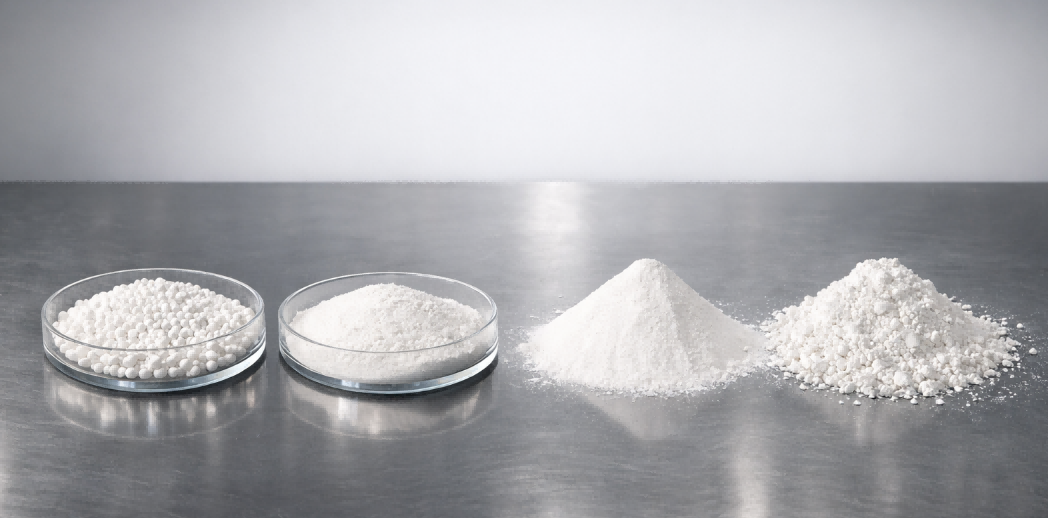

喷雾干燥陶瓷粉的好处：
喷雾干燥陶瓷粉则可将陶瓷浆料经雾化与高温热风干燥成20-100µm的球形颗粒，与传统的烘干陶瓷粉相比，喷雾干燥法制备出的陶瓷粉末流动性更好，批次间的工艺一致性更强，颗粒近球度高，便于后续进行压坯和烧结。
喷雾干燥制备陶瓷粉的工艺流程
浆料制备与过滤
将陶瓷原料（如高岭土、长石、氧化铝等）按配比球磨至合适的粒度（一般D50<2µm），加水调至黏度适中（一般<500mPa·s）
再过筛除杂，加入粘结剂（如PVA）、分散剂（如钠聚丙烯酸钠）等搅拌均匀，确保浆料稳定无团聚。

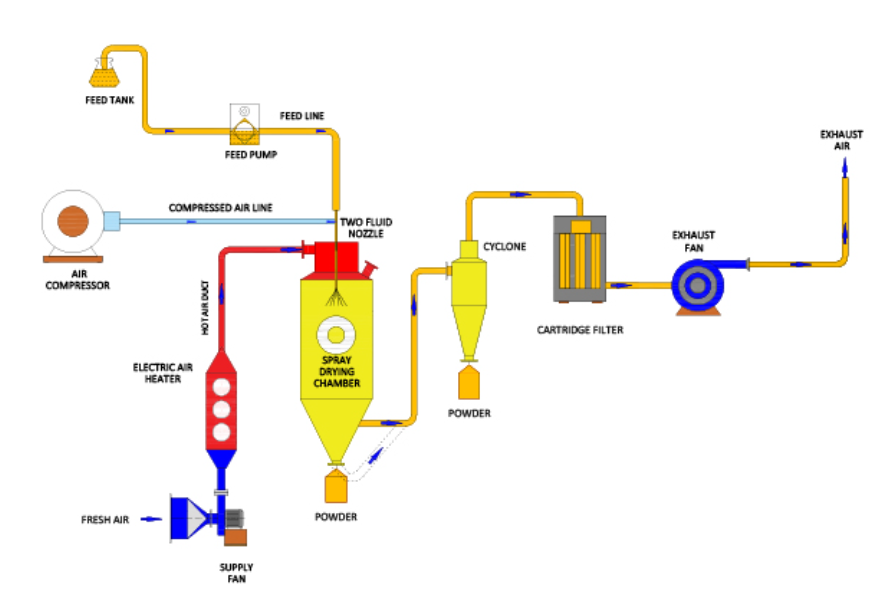

雾化与干燥
使用高压柱塞泵将浆料泵送至雾化喷嘴，雾化成10-50µm的液滴，
再进入干燥室与高温热风充分接触，高效的热质交换后，形成干燥的球形颗粒。
粉体收集与分级
干燥颗粒经旋风分离器和布袋除尘器进行回收，
粉体冷却后振动筛分，得到目标粒径的颗粒。
喷雾干燥在陶瓷行业中的应用
传统陶瓷：
建筑陶瓷：喷雾干燥制备出的陶瓷粉末可干压成瓷砖坯体，压坯密度高、收缩率低且产量大幅提升。
卫生陶瓷：均匀且流动性好的干燥颗粒经过模腔填充和等静压成型，有效避免了分层裂纹。且优化陶瓷原料配比后（如高岭土+长石），有效提升了陶瓷的透光性
先进陶瓷：
氧化铝、氧化锆、碳化硅等高纯度原料经过喷雾干燥后会形成分布较窄的颗粒，适用于电子绝缘体、陶瓷轴承、集成电路基板、人造骨骼等精细化工和新材料行业。
喷雾干燥陶瓷粉末在新兴领域的应用趋势
电子陶瓷：
通过控制粒径和球形度（D50<100nm、球形度>95%），可有效提升陶瓷粉末的电性能和烧结致密性，还可通过双雾化（离心+气流）和PID温控避免团聚。
未来原位掺杂与喷雾干燥的一体化结合，将有效避免传统多步混合法的团聚和不均问题，进一步推进粉体的表面改性与功能化。
新能源材料：
新能源材料领域需要球形度高、流动性好、批次工艺稳定的陶瓷粉末，来提升电极或电驱部件的性能和寿命。
主要用于锂电池隔膜涂层、固态电池电解质、高导热散热填料等领域，如制备氧化锆粉末作为三元锂电正极添加剂，可有效抑制结构坍塌。
未来受固态电池和新能源汽车的驱动，喷雾干燥陶瓷粉将聚焦于纳米级精密造粒和闭环干燥+惰性气体保护，以降低能耗提升热利用率。
半导体材料：
喷雾干燥法可制备出的钛酸钡等高性能的陶瓷粉末，适用于MLCC、压电陶瓷、半导体基片等领域。
如制备高纯氧化铝粉末用于晶圆载具、静电吸盘等。
未来将向制备亚微米级粒径的粉末发展，以满足半导体领域对高精度半导体材料的需要。
生物医疗：
通过喷雾干燥可制备生物活性陶瓷粉末，用于人工骨骼、牙科植入、药物载体等领域。
如将羟基磷灰石等生物活性陶瓷原料通过喷雾干燥制备出粒径适中、孔隙率可控的陶瓷颗粒，再经成型和烧结，形成具有多孔结构的人工骨材料，有利于细胞的黏附、生长和分化，具有良好的生物相容性和骨传导性。
未来将更加注重于制备可定制粒径与孔隙率的高性能生物活性陶瓷粉末，兼顾粉末强度和骨整合性。
航空航天：
航空航天领域需要制备出耐高温、低密度、抗热震的粉末，用于生产防热材料（如空天飞行器防热瓦）和等离子喷涂热障涂层。
如通过喷雾干燥制备氧化铝空心微球用于充当轻质隔热层。
未来使用喷雾干燥法干燥复合粉体，以提升航天材料的抗极端环境能力，是航空航天发展的重要需求。
结论
陶瓷粉末正在与众多新兴领域交叉融合，喷雾干燥工艺作为连接陶瓷浆料与粉末的桥梁，未来将在提升传统陶瓷的生产效率和推动高性能的先进陶瓷发展上持续发力。
雅程设备为制备出高性能的陶瓷粉末而专研出了陶瓷喷雾干燥机，有效应对了喷雾干燥陶瓷粉过程中的团聚、粘壁等问题，是众多研发机构进行材料研究的理想之选。如果你有关于制备陶瓷粉末的工艺和设备问题，欢迎咨询雅程设备，我们为你提供专业的咨询服务和技术支持。
FAQ
如何解决喷雾干燥陶瓷粉末中出现的团聚和细粉过多的问题？
工艺上提高进风温度、调整气液比；
可使用添加剂，如选用0.2%-0.8%的分散剂（如柠檬酸），减少细粉团聚，同时控制浆料固含量不低于35%。
高纯度电子陶瓷粉喷雾干燥，惰性气体保护工艺该怎么设计防氧化污染？
采用闭环干燥系统，充氮气/氩气作为干燥介质，控制氧含量≤50ppm，并对进出料口做密封设计，全程隔绝空气以避免高纯度粉体氧化。
粘结剂添加量与型号，对陶瓷粉强度和烧结致密度有哪些关键影响？
PVA适配大多数陶瓷粉，添加量在1%-3%即可保证造粒强度；
CMC适配水性浆料，添加量0.8%-2%；添加量超过3%易残留杂质，降低烧结致密度。
如何调控喷雾干燥陶瓷粉粒径分布，适配干压、等静压成型需求？
可通过提高进料流量，将喷干陶瓷粉粒径控制在（D50：50-100μm），以适配干压成型需求。
可通过提升雾化时的气液比例，将喷干陶瓷粉粒径控制在（D50：20-50μm），确保粒径分布均匀性（CV值≤15%）。
如何提升喷雾干燥陶瓷粉松装密度，与浆料、颗粒级配、干燥速率有何关联？
关键在于提高浆料的固含量和优化颗粒级配，并搭配中速干燥（进风温度与浆料温差120-150℃）；
固含量越高、粗细颗粒的级配越合理，松装密度越高，干燥速率过快易导致粉体结构中空，密度降低。
陶瓷粉中试喷雾干燥参数，如何向工业级设备规模化迁移？
核心参数（如进/出风温度、固含量等）不变，按设备雾化量等比例放大进料流量，同步匹配雾化压力/转速（工业级雾化压力一般比中试高0.3-0.5MPa），确保干燥时间一致。
喷雾干燥陶瓷复合粉，怎么优化工艺实现多组分均匀分散防分层？
先将多组分浆料高速分散（30-60min），添加0.3%-0.5%的分散剂，采用离心式雾化（分散性优于压力式），匀速进料，避免多组分因密度不同而分层。
