催化剂载体能够分散活性组分、提高反应效率、改善传热，喷雾干燥作为制备催化剂载体的核心技术，能通过精确调控工艺参数，优化其孔隙率和比表面积，结合流化床后处理，能进一步提升催化性能。本文为你详细解析如何优化喷雾干燥工艺以提升催化剂载体的整体性能。
喷雾干燥制备催化剂载体的基本原理
催化剂载体的孔隙率直接影响物质传质效率，而其比表面积决定了活性组分分散的位点数量。高孔隙率通常扩散更快，但需避免强度下降。

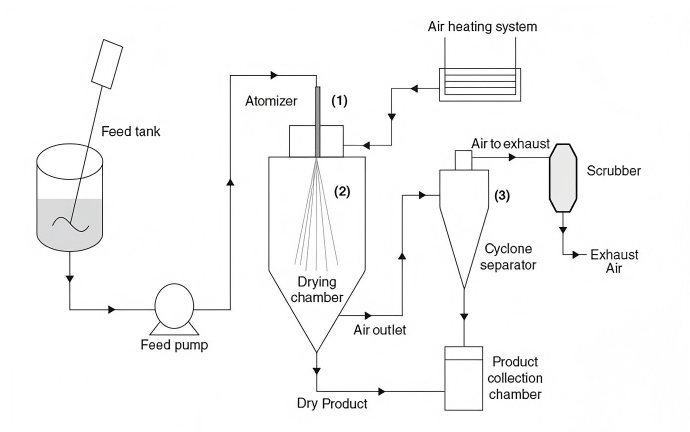

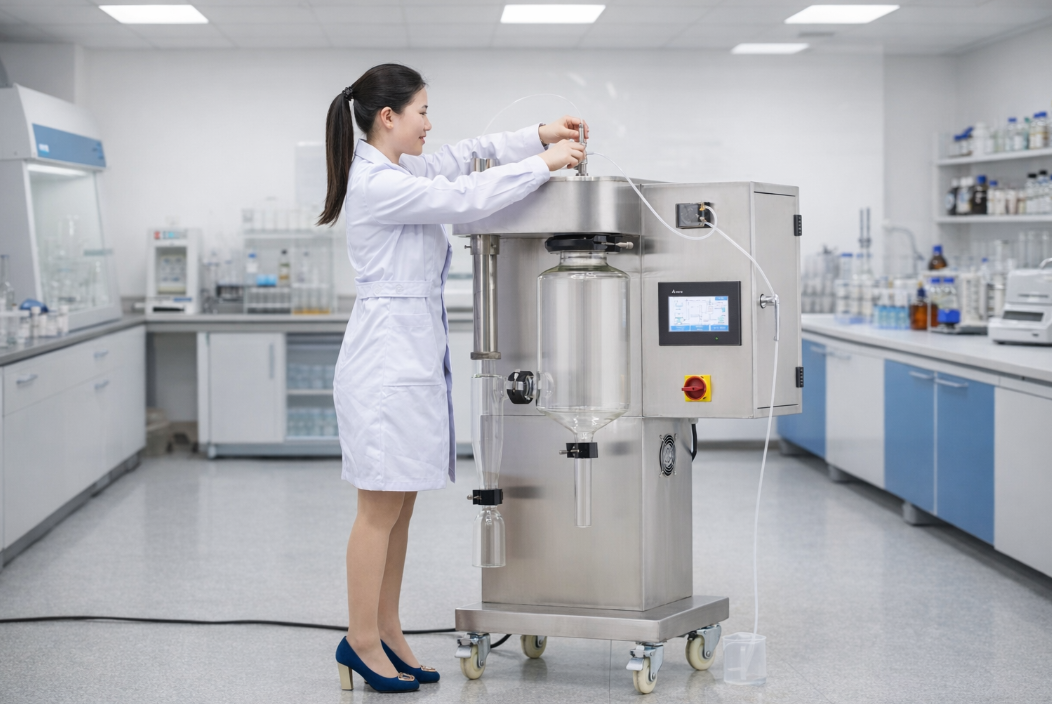

而喷雾干燥技术通过将浆料雾化成小液滴，再利用热气流干燥液滴形成颗粒。干燥时液滴表面快速结壳，内部水分向外扩散，此时干燥速率、液滴运动、壳层的形成与塌陷共同决定了催化剂载体的最终孔结构。
相较于传统干燥方法，喷雾干燥一致性更高、更加可控，最终颗粒球形度高、粒径均匀，便于后续流化床处理。
影响孔隙率与比表面积的关键工艺变量
| 参数 | 影响 |
| 固含量 | 固含量影响颗粒的密度和粒径进而影响孔隙率和比表面积 |
| 黏度 | 黏度影响溶质的迁移与壳层的形成，影响结构生成和粒径分布 |

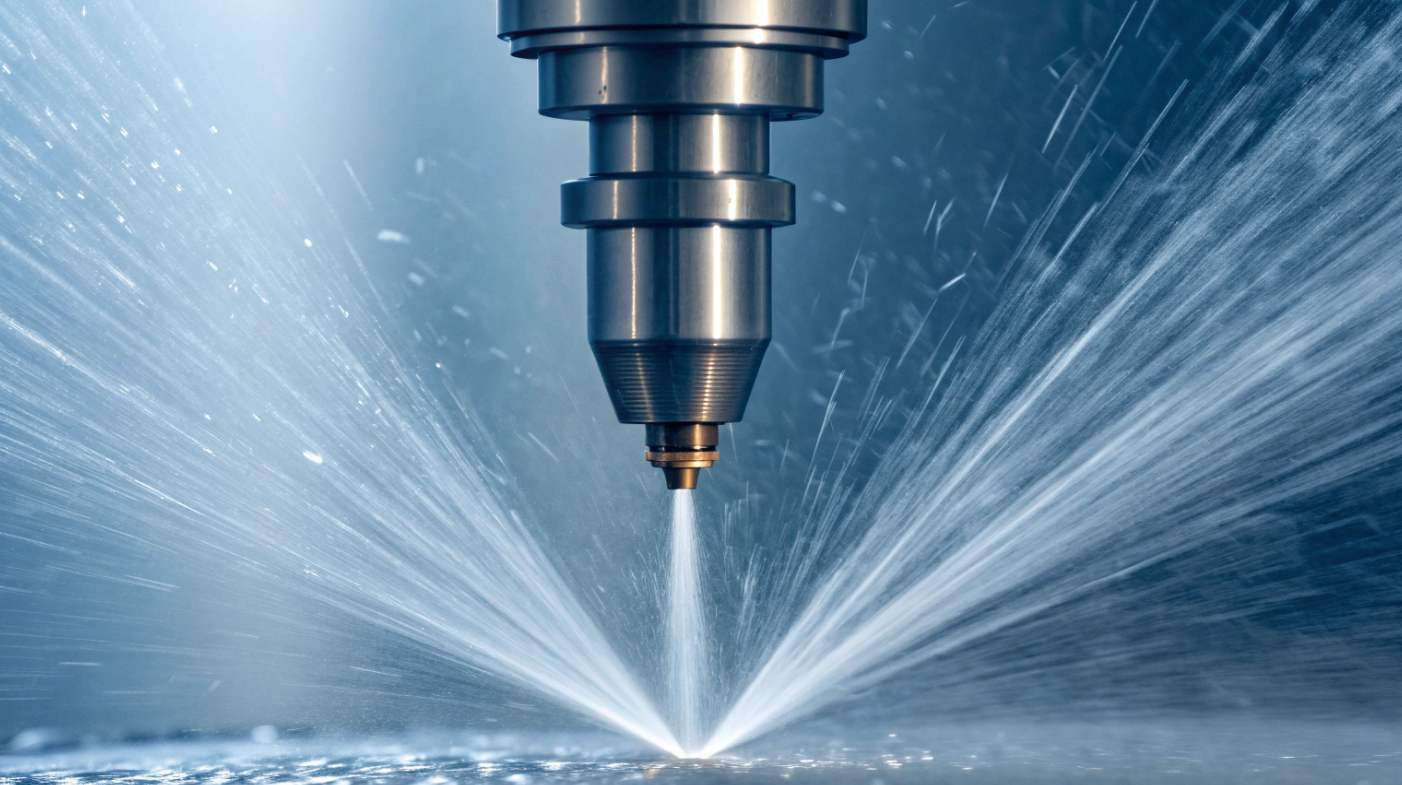

| 喷嘴结构 | 喷嘴的结构决定液滴的大小与分布； |
| 压力、进料速率 | 雾化压力或气液比、进料速率影响初始粒径范围和孔隙结构。 |
| 进风温度 | 进风温度直接影响表面固化速度； |
| 出风温度 | 出风温度影响内部水分迁移速率和孔道保留度。 |
| 风量、风向 | 风量、风向与停留时间影响颗粒的孔隙结构； |
| Pe值 | Pe值<1，扩散慢，溶质向中心迁移，形成致密颗粒；
Pe值>10，对流强、扩散慢，表面富集，结构多孔。 |
喷雾干燥工艺如何精准控制孔隙率与比表面积？
- 将固含量控制在15%-30%，过高则雾化困难，比表面积下降；添加PVA或PEG等造孔剂，烧除后可形成2-20nm的介孔，提高孔隙连通性；添加分散剂如CTAB可调控胶体稳定性，避免团聚导致孔隙不均。
- 将固含量控制在15-25wt%，能平衡致密性与孔隙，BET比表面积可达200-400m²/g，雾化后颗粒直径降低而外部表面积增加，但需进行流化床造粒以强化强度；还可添加模板剂如硅溶胶，在煅烧后释放微孔，比表面积可以提升30%以上。
- 提高雾化压力将液滴控制在10-50μm，能加速表面固化，形成高孔隙率结构；进料速率降至5-10mL/min可精确控制孔隙率在30-60%左右，防止团聚；使用二流体喷嘴时，气液比控制在1:2-1:5，孔道分布更均匀。
- 调节进风温度（150-250°C）以控制壳层厚度，避免高温干燥过快导致塌陷，可以通二次流化床进行低温慢干，保留前驱体的微孔结构；同时选并流式干燥可以增强气流穿透，提高孔隙率约10-15%。
- 出风温度区间在80-120°C以保留内部孔隙，出风温度不仅要与进风温度保持合理温差，更要与床层温度匹配，以避免颗粒因热应力而产生裂纹。
- 孔隙率与比表面积应与目标反应匹配：大孔‑高孔隙率利于传质，中孔‑高比表面积利于分散活性组分；可通过多级模板或分段处理构建“壳‑芯”或梯度‑分层孔结构，兼顾高活性与高稳定性。
喷雾干燥与流化床工艺组合的优势
催化剂载体制备中，单一喷雾干燥制备出的颗粒可能偏细（<50μm）、流动性差，且容易形成中空结构导致机械强度不足，并且出料含水率波动大。将流化床用于二级干燥后，喷雾干燥负责颗粒成型，流化床则负责强化颗粒。
流化床能对喷雾干燥催化剂载体颗粒进行干燥、包覆、附聚或二次造粒，可以构建出外层致密、内部多孔的层级孔结构。
颗粒呈流化态时与气流接触更充分，温度分布均匀，后续干燥和冷却更温和，能降低局部过热对活性组分和孔结构的损伤。
流化床的强混合特征有助于减少颗粒间水分和温度差异，提升最终产品的一致性、强度和批次间稳定性。
这种组合工艺尤其适合氧化铝、硅铝、分子筛复合载体和碳基载体，因为它既能保证颗粒成球，又能在后处理阶段保留或增强孔隙率与比表面积，同时降低粉化和磨损风险。
催化剂载体的工业应用场景
| 应用领域 | 工艺组合方式 | 核心目标 |
| 石油化工 (FCC载体) | 压力喷雾+振动流化床 | 获得高球形度、高耐磨性的微球颗粒。 |
| 分子筛/催化剂 | 内置流化床造粒 | 构建梯度孔道，提高大分子传质效率。 |
| 锂电材料 (LFP/LTO) | 闭环喷干+惰性气体流化床 | 严格控制残留水分，防止活性材料氧化。 |
结论
高比表面积的多孔载体能有效分散催化剂活性组分，并改善催化剂的整体性能，精准控制比表面积和孔隙率便成了催化剂应用的重要环节。
你想进一步提升你的催化剂性能吗？欢迎联系雅程设备,我们可以为你提供喷雾干燥、流化床组合工艺优化建议和测试。
FAQ
如何避免孔隙率高但强度差？
- 调节固含量与粘结剂比例，提高颗粒的机械强度。
- 降低Pe值，增加颗粒表面壳层厚度，避免形成过脆的中空结构。
- 引入流化床，增强颗粒致密化但不过度牺牲孔结构。
进塔气流分布如何影响FCC或氧化铝载体的球形度？
进塔气流分布不均会导致液滴受热不均匀。或快速结壳、内部孔道塌陷或局部过热，孔隙率降低。
可通过旋流‑均流‑导流组合进风器，使进塔气流均匀对称，有利于形成多孔、均一、机械强度高的 FCC/甲烷化/氧化铝载体颗粒。
如何平衡颗粒性能以适应不同流化性能要求？
喷雾干燥阶段控制颗粒形成与初始孔结构，流化床阶段通过风量‑温度‑喷雾速率配比，调控“致密外层＋内部多孔”的分层结构，使球形度高、粒径分布集中（如40–150μm），兼顾流化性能与孔隙率。
引入模板剂后，如何设置流化床的温度窗口以防孔道塌陷？
模板剂（如聚合物微球、碳酸盐、表面活性剂）会延长干燥过程极易破坏载体结构，应采用分段升温策略。
低温段慢速脱水，保持初始孔隙布局；中温段缓慢升温，脱除模板剂，高温段烧结定型，强化比表面积稳定性。
制备高比表面积碳基/硅铝载体时，如何避免颗粒粉化？
降低固含量、控制黏度、提高雾化压力/转速，增加液滴比表面积，形成内部多孔骨架。再控制进风温度和干燥速率，避免干燥过快颗粒破碎，结构崩塌。还可以引入少量结构强化剂或表面改性剂，提升颗粒强度，减少粉化与塌陷。
什么时候需要与流化床工艺组合？
当载体颗粒表面水分偏高、内部孔道含水时间长，或机械强度不足、粉化严重，且喷雾干燥出口温度已接近物料耐受上限时，应考虑增加流化床后段干燥；若还需要提升球形度、粒径分布一致性或构建外层致密‑内层多孔结构，可叠加流化床二次造粒，实现温和强化与孔结构稳定。
