喷雾干燥时遇到粘壁问题无疑令人头疼，它会影响粉末的品质和得率并且增加你清洗设备的难度。那么如何有效的解决粘壁问题呢？今天，本文将为你提供详实的解决措施，使你的生产更加稳定。
喷雾干燥的基本原理

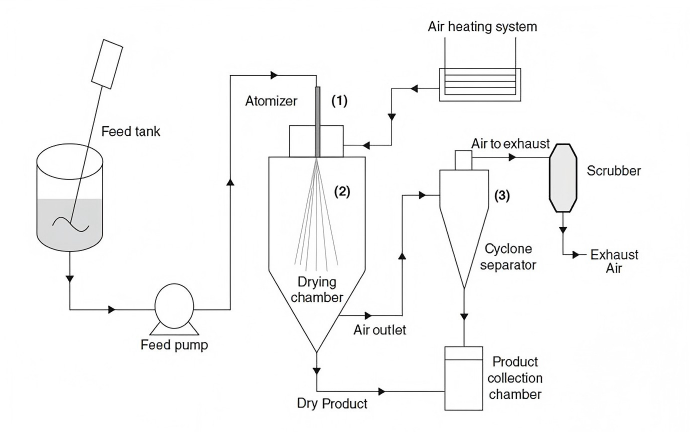

喷雾干燥利用雾化器将液体物料雾化，再通过高温热风将雾滴瞬间干燥，干燥后的粉末经旋风分离器与空气分离，被收集到收集瓶中。
目前雾化器主要有离心式、压力式、气流式三种，不同的雾化器通过影响雾滴的分布与粒径等间接影响粉末的形貌、含水量、粒度、流动性等。
使用喷雾干燥技术干燥益生菌、蛋白粉、难溶性API、特种树脂、电池正负极材料等粉末制备难度大、要求高的物料时也能实现较好的干燥效果，目前喷雾干已是食品、制药、化工、材料等行业制备粉末的平台技术，但粉末粘壁导致得率、质量等下降仍是各行业亟需攻克的难题。
粘壁问题的典型表现
喷雾干燥过程中出现粉末粘壁的情形也不甚相同，主要有
半湿物料粘壁：雾化后未完全干燥的小液滴接触到干燥室壁面，并附着在壁面上。
物料熔融粘壁：液滴接触到高温气流后熔融软化粘附在壁面上。
干粉附着：已经干燥的粉末或超细粉吸附在壁面上，或堆积在干燥室底部。
喷雾干燥机粘壁的主要原因
喷雾干燥时发生粘壁现象时，设备与工艺参数都是可能导致粘壁的原因，常见粘壁现象的主要原因如下：
半湿物料粘壁的原因
设备：
工业化生产中的半湿物料粘壁的首要原因是干燥塔的结构设计不合理。一般情况下离心式喷雾干燥塔，塔径要大于塔高，压力式则与离心式正好相反。
如果你使用离心式干燥塔对物料进行干燥但塔径却低于塔高，那么雾化盘将料液甩成液滴的时候，液滴会被直接甩在塔壁上，但如果你的雾化盘或压力喷嘴安装重心或角度不合理，也会使液滴被直接喷向塔壁。湿粉粘附，会严重降低你的粉末得率。
热风分布器出现故障或设计不合理使气流分布不均、塔壁保温不足、塔壁粗糙也是使湿粉粘壁的重要原因。热风并未形成均匀的平行流或旋转流，而是在热风入口处出现贴壁涡流，未完全干燥的液滴会被卷进涡流中，贴附到壁面上。
若塔壁保温性能差，塔壁过冷，当湿热的雾滴进入干燥塔内部时，就会遇冷冷凝粘附于壁面。这通常是导致湿粉粘壁使你的粉末收率下降的直接原因。而塔壁粗糙通常会导致更多半湿粉挂附于壁面上。
工艺：
进风温度过低，雾滴的表面水分蒸发速率就慢，干燥不彻底使湿粉粘壁。
物料的固含量一般在20-40%能得到较好的得率，如果你的物料固含量低于20%，那么会延长干燥的时间，更容易粘壁。
进料速率过快同样会使干燥能力超过设备负荷，导致干燥不完全，半湿粉粘壁。
雾滴的粒径决定干燥的速度，一般粒径越小干燥时间越短，如果粒径过大，同样的干燥时间内，雾滴干燥不彻底会导致粘壁。因此如果你使用的是压力式喷雾干燥机，那么在雾化阶段你需要对雾滴粒径进行控制以防止粒径过大干燥不彻底导致粘壁。
熔融粘壁的原因
物料特性：
熔融粘壁除了设备和工艺因素外，物料本身若具有低熔点、低玻璃转化温度的特性或含糖、脂肪、酸、蛋白等也会导致物料易熔融软化，从而粘附在壁面上。
设备：
保温不当或热风分布不均使塔壁局部过热，低熔点颗粒若接触到塔壁，即使已经完全干燥也会再次熔融并附着于壁面上。
而雾化器结构不合理（高径比不合理）、壁面粗糙等同样是导致物料熔融粘壁的原因。
工艺：
进风温度过高使物料表面温度迅速升高，是导致熔融粘壁最直接的原因。
热敏感性物料或易遇热变性的物料如果在干燥时不采用低温喷雾干燥工艺，干燥温度曲线不合理，热暴露时间长也会使物料熔融粘附在壁面上。
干粉附着的原因
物料：
若物料是有机或高分子材料具有高静电特性，那么静电荷累积容易增加干粉附着概率。
无机盐、柠檬酸等吸湿性较强的物料容易二次吸湿导致粘壁。
堆积密度低的粉末容易被气流带走并附着于壁面。
粒径<10 μm的超细粉静电力与范德华力明显，流动性差易附着。
设备：
壁面内部焊接、抛光效果不好、锈蚀等问题都会使超细粉挂附于壁面。
塔体锥角角度过小、设备和管道未安装静电消除装置、出料口堵塞等都会使未被收集的干粉堆积在塔底、管道、出料口处。
工艺：
气流速度过低、分布不均易使粉末沉降堆积难以被收集，排风风速过高重新带起粉末造成冲击附着。
喷雾干燥系统内部湿度过高，二次吸湿导致粘壁。
停机后清理不彻底使附着干粉成为顽固壳层。
解决粘壁问题的7个实用方法
调整进料量与固含量
你可以根据设备处理能力，计算出最佳的进料量和固含量，使单位时间内到达干燥室的物料总量处于设备最佳可干燥量。
优化进出口及壁面温度
根据你的物料特性调节进风温度，使液滴表面水分能够快速蒸发但又不会因为温度过高而焦化。
检查你的壁面保温性能，保证壁面温度高于物料的玻璃化转化温度，如果保温性能差，可以考虑及时更换保温层。对于热塑性物料，必要时你还可以采取夹套冷却的方式促进壁温下降。
改善雾化
你可以更换雾化器或调整雾化参数，如调节气流式喷嘴的气液比和气压，提高液滴的粒径均匀度，为干燥创造良好的条件。
优化气流组织与二次布风
使用热风分布器进行一次布风，形成均匀的层流或旋转流，使雾滴分布在气流中心，
再在塔壁处引入清洁空气，形成向下流动的气膜，使壁面冷却并且能吹离细粉。
改良壁面和在线清灰
对干燥室或干燥塔内壁面进行内壁抛光，使表面光洁度Ra≤0.4µm；还可以喷涂PTEE等不粘涂层，降低粉末附着率。
气锤振动敲打壁面，使附着干粉层脱落，声波清灰器进行低频的持续震动，防止细粉堆积。
对于高黏度物料，你还可以使用旋转刮刀，刮除壁面附着粉末。
规范启停与运行操作
设备启停时，严格遵守操作流程，现通风升温再进料；停机时先停止进料，空载运行后再关闭热风。
根据自动化控制系统，实时监测干燥波动，并及时调参，保持系统的稳定运行。
升级配方
添加助流剂、抗结剂或其他辅料，提高玻璃化转变温度。
添加表面活性剂，降低表面张力，使雾滴分布更加分散。
喷雾干燥工艺优化策略
虽然从物料到设备再到工艺针对性的解决方法已经可以解决绝大部分粘壁问题，但从系统层面对喷雾干燥工艺进行整体优化，可以使粉末粘壁问题不再是粉末生产的困扰。
工艺与物料、参数耦合
你需要在为你的生产进行总体工艺设计时，充分考虑物料特性、关键的质量属性、安全窗口等。
根据物料的熔点、玻璃化转变温度、热敏性、目标含水量等设计干燥思路，确定干燥过程中的粘壁极限、焦化温度、尾气湿度以及热分解温度、不影响生产的可控的粘壁范围等保证安全生产的窗口，使粉末的最终密度、分布、溶解度等符合你的目标需求。最后，这些经过实验的最佳参数，就是能将你的效益最大化的最优组合。
过程监测
实时监测与数据分析、过程优化与预测模型等技术能够对你干燥过程中的温度、时间、压力、等进行实时监测并通过大模型计算与分析，自动为你优化干燥参数，使生产过程稳定一致，帮助你把生产变成精准可控的工程。
常见误区与注意事项
忽视设备清洗不到位等造成的隐性粘壁原因
地域和天气导致的环境湿度不同也会使干燥参数产生差异，需要根据实际情况进行校准。
如果你是对中药浸膏进行干燥，那么引入清洁冷风进行二次布风，降低壁面温度，能够有效防止粉末粘壁。
如果你需要干燥陶瓷浆料，那么气锤装置能够帮助你敲落初步粘附的粉末壳层。
结论
粉末粘壁问题的解决不是单一的问题解决，物料、设备、工艺等单一影响因素的解决都不能彻底杜绝粉末粘壁，想要将粉末粘壁的概率降低到最小，你需要联动整个喷雾干燥系统进行优化。
你有粉末粘壁的困扰吗?想对你的喷雾干燥系统进行整体升级吗？欢迎联系雅程设备，我们能够为你提供定制化的系统升级方案和实用工程指导。
FAQ
为什么实验室小样不粘，中试放大就粘？
中试放大后进料量和气流量等都明显区别于小试，并且雾化的效果可能没有小试精准，这些都是导致粘壁的重要因素。
如何判断是雾化头磨损导致的粘壁？
雾化头磨损时，喷嘴会频繁堵塞或者雾化出的雾滴分布不均或雾滴变大。这时你可以通过观察干燥塔内的雾化效果来判断。
防粘涂层的耐用性如何？
防粘涂层的耐用性取决于干燥塔的使用条件，如温度、湿度、物料类型等。一般情况下，防粘涂层的耐用性较强，但需要定期检查和维护。
